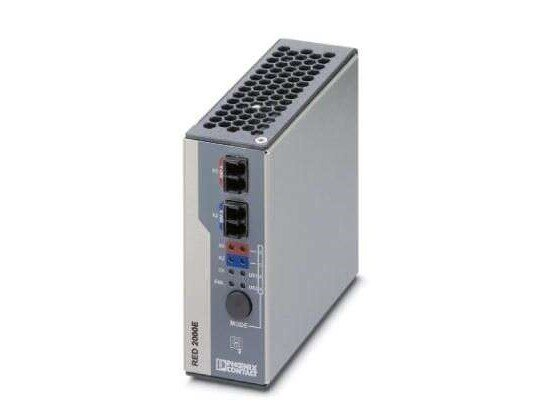

Phoenix Contact FL RED 2001E PRP 2LC - 2701864 Yedekleme Modülü

Phoenix Contact FL RED 2001E PRP 2LC - 2701864 Yedekleme Modülü

Phoenix Contact Kompakt yedekleme modülleri (RED) enerji ve otomasyon alanlarında, yüksek bulunurluklu Ethernet ağlarının esnek ve ekonomik bir şekilde tasarlanmasını sağlarlar. IEC 61850-3 ve IEEE 1613'e göre bir dayanıklılık, -40°C ile +70°C arasındaki geniş sıcaklık aralığı ve 18 ile 80 V DC arasındaki yoğun güç beslemesi aralığı ile tüm endüstri ve enerji teknolojisi uygulamalarının gereksinimlerini yerine getirirler. IEC' ye uygun paralel yedekleme sayesinde, değiştirme zamanı gerektirmeyen yüksek süreklilik li ağlar sağlanır.

Avantajlarınız

 Phoenix Contact IEC 61850-3 ve IEEE 1613 koşullarını karşılamaktadır

• Standart PRP yedekleme işlevi, IEC 62439-3 uyarınca
• Konfigürasyon yapmadan kolay devreye alma
• Maksimum süreklilik için, değiştirme zamanını gerektirmeyen paralel yedekeme
• Şebeke kesintisinde paketler kaybolmaz
• Çalışırken az güç tüketir
• -40 °C ... +70 °C Ortam sıcaklığı
• alarm kontağı

• Ölçüler

  Genişlik	40 mm
  Yükseklik	100 mm
  Derinlik	109 mm

• Ortam şartları

  Koruma sınıfı	IP20
  Ortam sıcaklığı (çalışma)	-40 °C ... 70 °C
  Ortam sıcaklığı (stok/nakliye)	-45 °C ... 85 °C
  İzin verilen nem (çalışma)	10 % ... 95 % (yoğunlaşma yok)
  İzin verilen nem (stok/nakliye)	10 % ... 95 % (yoğunlaşma yok)
  Hava basıncı (çalışma)	70 kPa ... 106 kPa (3000 m deniz seviyesinin üzerinde)
  Hava basıncı (stok/nakliye)	70 kPa ... 106 kPa (3000 m deniz seviyesinin üzerinde)

• Arayüzler

  Arabirim	Ethernet (RJ45)
  Port sayısı	1 (RJ45 portu)
  Bağlantı yöntemine ilişkin not	Otomatik müzakere ve autocrossing
  İletim fiziği	Bakır
  İletim hızı	10/100 MBit/s
  İletim uzunluğu	100 m (segment başına)
  Data akış kontrolü/protokolleri	IEC 61850-3, IEEE 1613
  Arabirim	Ethernet FO
  Port sayısı	2 (LC çoklu mod)
  İletim fiziği	Multimode cam fiber
  İletim hızı	100 MBit/s (full duplex)
  İletim uzunluğu	2 km (segment başına)

• Fonksiyon

  Temel işlev	Phoenix Contactn Paralel Yedekli Protokol için yedek Ethernet yedek modülü
  Yedekleme	PRP (Parallel Redundancy Protocol)
  Durum ve diyagnostik göstergeleri	LEDs: US1, US2 (yedek besleme gerilimi), port başına link ve aktivite

• Besleme gerilimi

  Besleme gerilimi	24 V DC (yedekli)
  	48 V DC (yedekli)
  Residüel dalgalanma	3,6 VPP (izin verilen gerilim aralığında )
  Besleme gerilim aralığı	18 V DC ... 58 V DC
  Tipik akım tüketimi	250 mA (US = 24 V DC'de)

• Genel

  Montaj tipi	DIN rayı
  AX tipi	Blok tasarım
  Net ağırlık	444 g

•

• Bağlantı verileri
• Tek damarlı min. iletken kesit alanı 0,2 mm²
• Tek damarlı maks. iletken kesit alanı 1,5 mm²
• Çok damarlı min. iletken kesit alanı 0,2 mm²
• Çok damarlı maks. iletken kesit alanı 1,5 mm²
• İletken kesit alanı AWG min. 24
• İletken kesit alanı AWG max. 16

• Standartlar ve Yönetmelikler

• Elektromanyetik uyum	EMC Direktifi 2014/30/EU ile uyumlu
  Yayılan parazit	EN 61000-6-4
  Parazite dayanıklılık	IEC 61850-3, IEEE 1613, EN 61000-6-2: 2005
