EATON FRCMM-40/4/03-A-NA 167105 [A tipi] Kaçak Akım Koruma Şalteri
0 - Yorum Yap
Kategori
Marka
GTİN Kodu
4015081636051
Stok Kodu
FHMNPZ24
Piyasa Fiyatı
7.250,00 TL
%7 İndirim
7.250,00 TL
6.750,00 TL
1.271,70 TL den başlayan taksitlerle!

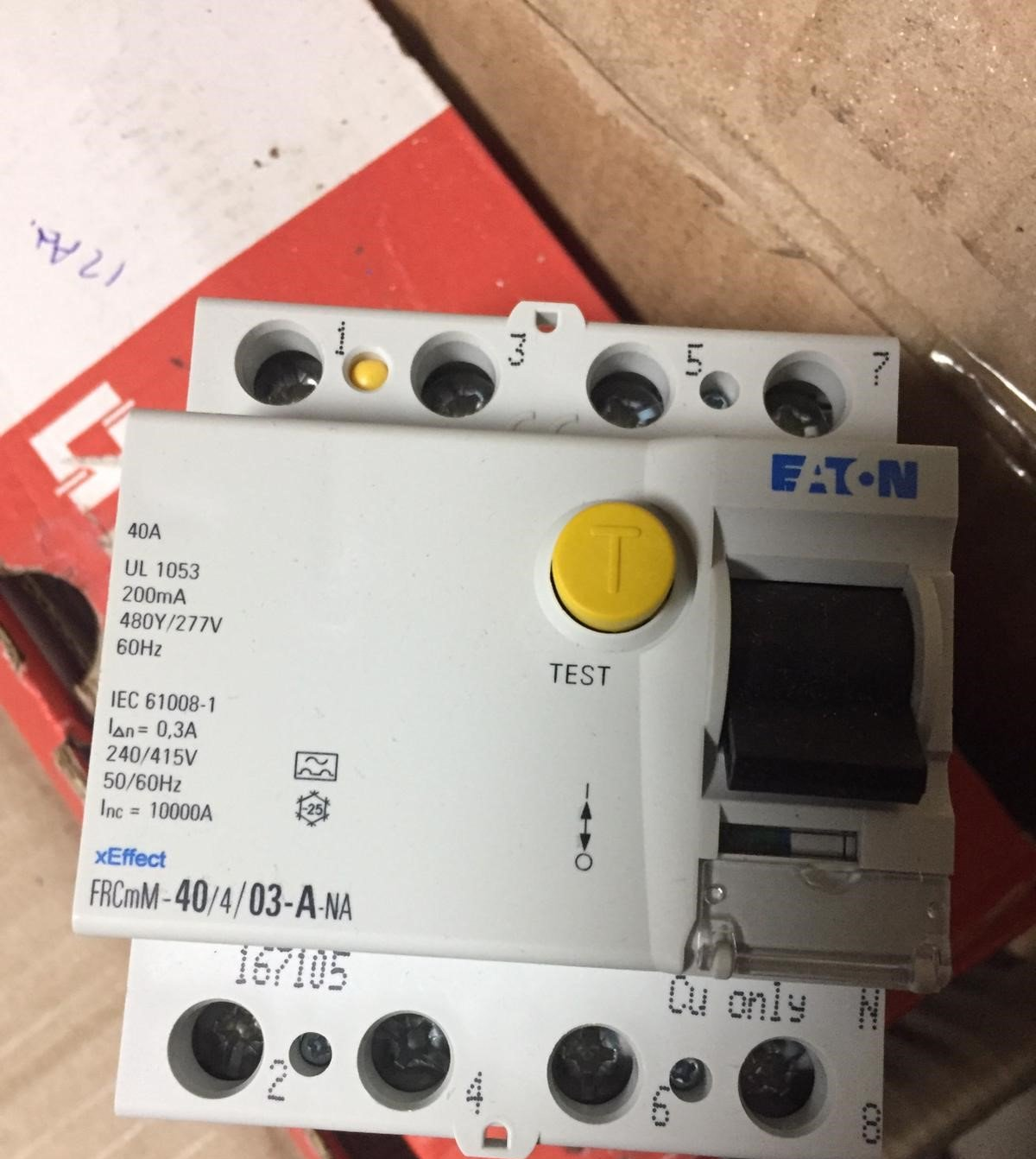

EATON FRCMM-40/4/03-A-NA 167105 [A tipi] Kaçak Akım Koruma Şalteri
167105 FRCMM-40/4/03-A-NA
Akım devre kesici (RCCB), 40A, 4p, 300mA, tip A
Kutup sayısı 4 kutuplu
Anma akımı [I n ] 40 bir
Anma kısa devre gücü [I cn ] 10 yedek sigortalı kA
Anma hata akımı [I ΔN ] 0,3 A
Tür A yazın
Tripping gecikmesiz s…
Ürün yelpazesi FRCmM-NA
Duyarlılık Darbe akımına duyarlı
Darbe dayanım akımı ısmen dalgalanmaya dayanıklı 250 A
İletişim dizisi PFIM_4p
TEKNİK VERİ
Elektriksel
Türler uygundur IEC / EN 61008
Mevcut test işaretleri
Yazıt başına Tripping
gecikmesiz s…
IEC / EN 60947-2'ye göre anma gerilimi [U n ] 240/415 V AC
Anma frekansı [f] 50/60 Hz
Çalışma voltajının sınır değerleri
Test devresi 184 - 440 V AC
Anma hata akımı [I Δn ] 300 mA
Duyarlılık Darbe akımına duyarlı
Anma yalıtım gerilimi [U i ] 40 V
Anma darbe dayanım gerilimi [U imp ] 4 (1.2 / 50μs) kV
Anma kısa devre gücü [I cn ] 10 yedek sigortalı kA
Darbe dayanım akımı 250 A (8/20 μs) dalgalanmaya dayanıklı
Maks. Alan sayısı kabul edilebilir yedek sigorta
Kısa devre [gG / gL] 63 bir
Maks. Alan sayısı kabul edilebilir yedek sigorta
Aşırı yük [gG / gL] 40 bir
Anma kapama ve kesme kapasitesi / Anma artık kapama ve kesme kapasitesi [I m / I Δm ] 500 A ömür
Elektrik [İşlemler]
4000 ömür
Mekanik [İşlemler] 10000
Elektriksel
Türler uygundur
UL1053
Mevcut test işaretleri
Yazıt başına
Tripping
gecikmesiz
UL [U n ] 'ye göre anma gerilimi
480Y / 277 V, 60 Hz V AC
Çalışma voltajının sınır değerleri
Test devresi
196 - 528 V AC
Alış akımı
200 mA
Duyarlılık
Darbe akımına duyarlı
Aşırı gerilim testi
530 V
Anma darbe dayanım gerilimi [U imp ]
4 (1.2 / 50μs) kV
Anma kısa devre gücü [I cn ]
CSA kA'ya göre 5
Maks. Alan sayısı kabul edilebilir yedek sigorta
Kısa devre
70 A sınıfı J sigorta
Maks. Alan sayısı kabul edilebilir yedek sigorta
Aşırı yükleme
Maksimum çalışma akımı, artık akım devre kesicinin nominal çalışma akımını aşmamalıdır.
Anma kapama ve kesme kapasitesi / Anma artık kapama ve kesme kapasitesi [I m / I Δm ]
500 A
ömür
Elektrik [İşlemler]
4000
ömür
Mekanik [İşlemler]
10000
Mekanik
Standart ön boyut
45 mm
Cihaz yüksekliği
80 mm
Yerleşik genişlik
70 (4TE) mm
Montaj
DIN rayı IEC / EN 60715 için 2 mandal konumlu hızlı bağlantı
Koruma derecesi
IP20, IP40 uygun muhafaza ile
Üst ve alt terminaller
Kaldırma terminalleri
Terminal koruması
BGV A3, ÖVE-EN 6'ya göre bara etiket muhafazası
Terminal kesiti
Katı
1,5 - 35 mm 2
Terminal kesiti
Örgülü
2 x 16 mm 2
Terminal kesiti
M5 (EN ISO 4757-Z2, Pozidriv PZ2'de tanımlanan çapraz girintili vidalı)
Kabul edilebilir ortam sıcaklığı aralığı
-25 ile +40 ° C
İzin verilen saklama ve nakliye sıcaklıkları
-35 ile +60 ° C
İklimsel prova
25-55 ° C /% 90-95 bağıl nem, IEC 60068-2'ye göre
Nem
% 5 - 95
Kirlilik derecesi
2
Montaj konumu
Gereğince, gerektiği gibi
Kontak pozisyon göstergesi
kırmızı yeşil
Gezi göstergesi
Beyaz mavi
IEC / EN 61439 UYARINCA TASARIM DOĞRULAMASI
Tasarım doğrulaması için teknik veriler
Belirtilen ısı dağılımı için nominal çalışma akımı [I n ]
40 bir
Kutup başına ısı dağılımı, akıma bağlı [P vid ]
2,2 W
Ekipman ısı dağılımı, akıma bağlı [P vid ]
8,8 W
Çalışma ortam sıcaklığı min.
-25 ° C
Çalışma ortam sıcaklığı maks.
+75 ° C
40 ° C'den başlayarak, maks. izin verilen sürekli akım her 1 ° C'de% 2,5 azalır
IEC / EN 61439 tasarım doğrulaması
10.2 Malzemelerin ve parçaların mukavemeti
10.2.2 Korozyon direnci
Ürün standardının gereksinimlerini karşılar.
10.2 Malzemelerin ve parçaların mukavemeti
10.2.3.1 Mahfazaların ısıl kararlılığının doğrulanması
Ürün standardının gereksinimlerini karşılar.
10.2 Malzemelerin ve parçaların mukavemeti
10.2.3.2 Yalıtım malzemelerinin normal ısıya direncinin doğrulanması
Ürün standardının gereksinimlerini karşılar.
10.2 Malzemelerin ve parçaların mukavemeti
10.2.3.3 Yalıtım malzemelerinin dahili elektrik etkilerinden kaynaklanan anormal ısıya ve yangına direncinin doğrulanması
Ürün standardının gereksinimlerini karşılar.
10.2 Malzemelerin ve parçaların mukavemeti
10.2.4 Ultraviyole (UV) radyasyona direnç
Ürün standardının gereksinimlerini karşılar.
10.2 Malzemelerin ve parçaların mukavemeti
10.2.5 Kaldırma
Tüm şalt sisteminin değerlendirilmesi gerektiğinden geçerli değildir.
10.2 Malzemelerin ve parçaların mukavemeti
10.2.6 Mekanik etki
Tüm şalt sisteminin değerlendirilmesi gerektiğinden geçerli değildir.
10.2 Malzemelerin ve parçaların mukavemeti
10.2.7 Yazıtlar
Ürün standardının gereksinimlerini karşılar.
10.3 DÜZENEKLERİN koruma derecesi
Tüm şalt sisteminin değerlendirilmesi gerektiğinden geçerli değildir.
10.4 Açıklıklar ve kaçak mesafeleri
Ürün standardının gereksinimlerini karşılar.
10.5 Elektrik çarpmasına karşı koruma
Tüm şalt sisteminin değerlendirilmesi gerektiğinden geçerli değildir.
10.6 Anahtarlama cihazlarının ve bileşenlerinin dahil edilmesi
Tüm şalt sisteminin değerlendirilmesi gerektiğinden geçerli değildir.
10.7 Dahili elektrik devreleri ve bağlantıları
Panel üreticisinin sorumluluğundadır.
10.8 Harici iletkenler için bağlantılar
Panel üreticisinin sorumluluğundadır.
10.9 Yalıtım özellikleri
10.9.2 Güç frekansı elektrik gücü
Panel üreticisinin sorumluluğundadır.
10.9 Yalıtım özellikleri
10.9.3 Darbe dayanım gerilimi
Panel üreticisinin sorumluluğundadır.
10.9 Yalıtım özellikleri
10.9.4 Yalıtım malzemesinden yapılmış mahfazaların testi
Panel üreticisinin sorumluluğundadır.
10.10 Sıcaklık artışı
Panel üreticisi, sıcaklık artışı hesaplamasından sorumludur. Eaton, cihazlar için ısı yayma verilerini sağlayacaktır.
10.11 Kısa devre derecesi
Panel üreticisinin sorumluluğundadır. Şalt sisteminin teknik özelliklerine uyulmalıdır.
10.12 Elektromanyetik uyumluluk
Panel üreticisinin sorumluluğundadır. Şalt sisteminin teknik özelliklerine uyulmalıdır.
10.13 Mekanik fonksiyon
Talimat kitapçığındaki (IL) bilgilere uyulması koşuluyla, cihaz gereksinimleri karşılar.
TEKNİK VERİLER ETIM 7.0
Devre kesiciler ve sigortalar (EG000020) / Artık akım devre kesicisi (RCCB) (EC000003)
Elektrik mühendisliği, otomasyon, proses kontrol mühendisliği / Elektrik tesisatı, cihaz / Artık akım koruma sistemi / Artık akım devre kesicisi (RCCB) (ecl@ss10.0.1-27-14-22-01 [AAB906014])
Kutup sayısı
4
Anma gerilimi
480 V
Anma akımı
40 bir
Anma arıza akımı
300 mA
Anma yalıtım gerilimi Ui
440 V
Anma darbe dayanım gerilimi Uimp
4 kV
Montaj yöntemi
DIN rayı
Kaçak akım tipi
Bir
Seçici koruma
Hayır
Kısa süreli gecikmeli açma
Hayır
Kısa devre kesme kapasitesi (Icw)
10 kA
Aşırı akım kapasitesi
0,25 kA
Sıklık
50/60 Hz
Ek donanım mümkün
Evet
Kilitleme cihazı ile
Evet
Koruma derecesi (IP)
IP20
Modüler aralıkların sayısındaki genişlik
4
Yerleşik derinlik
70,5 mm
Çalışma sırasında ortam sıcaklığı
-25 - 40 ° C
Kirlilik derecesi
2
Bağlanabilir iletken kesiti çok kablolu
1,5 - 16 mm²
Bağlanabilir iletken kesiti tek damarlı
1,5 - 35 mm²
BOYUTLAR
